Zbrojenie skręcane FORTEC BF

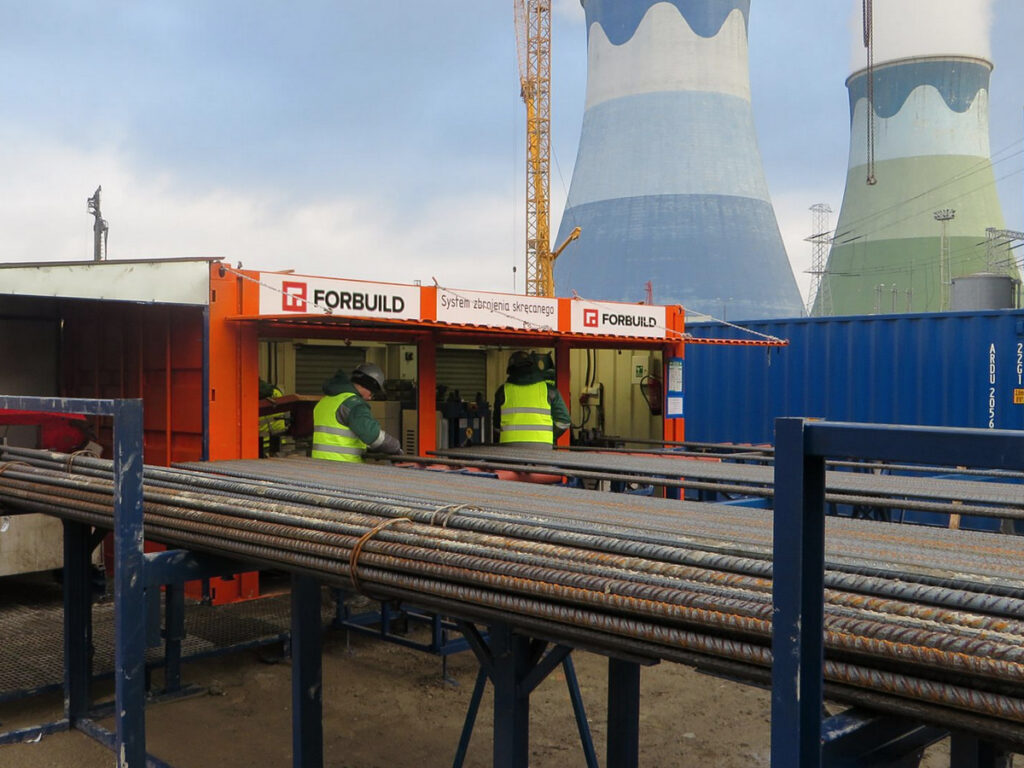

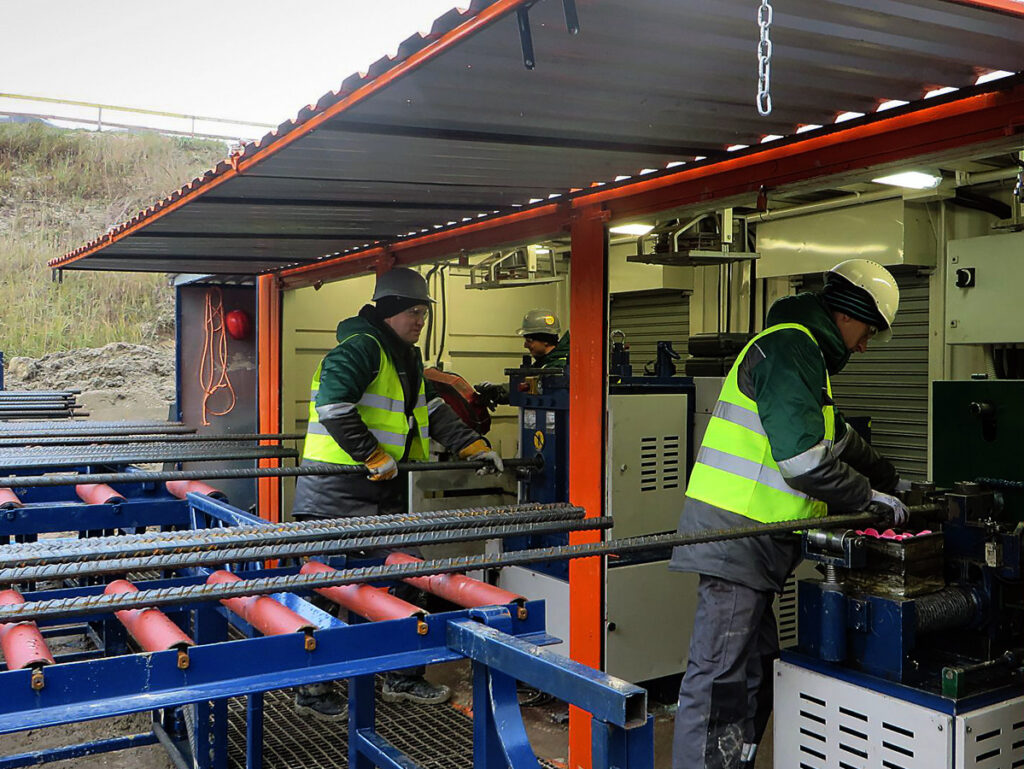

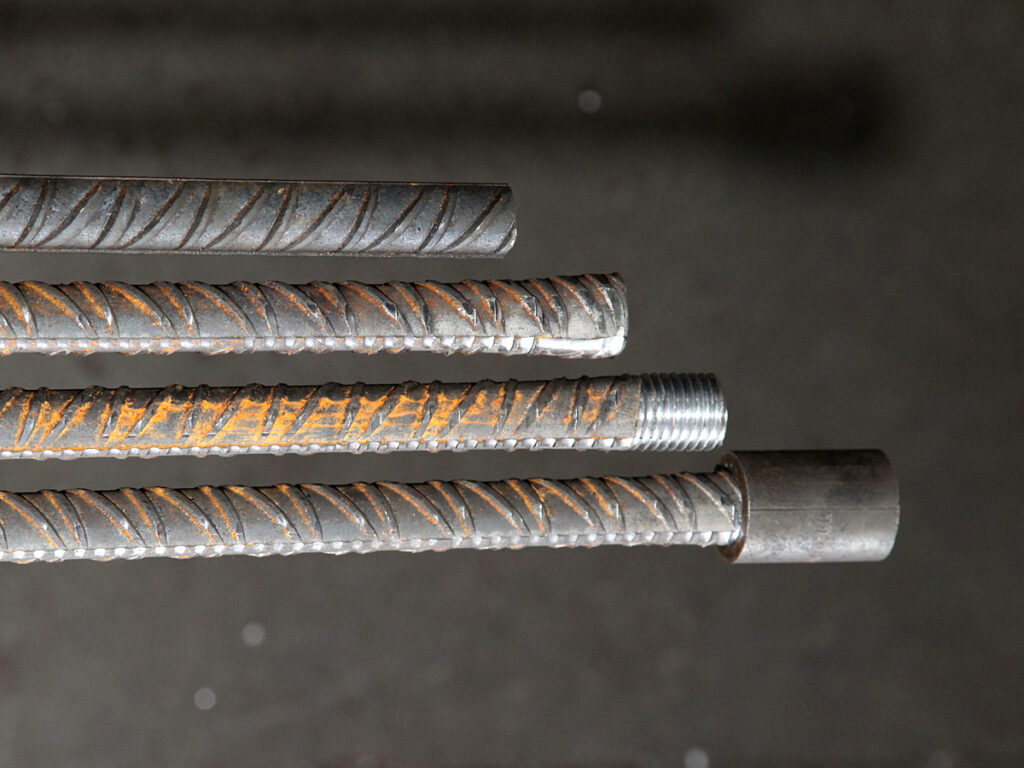

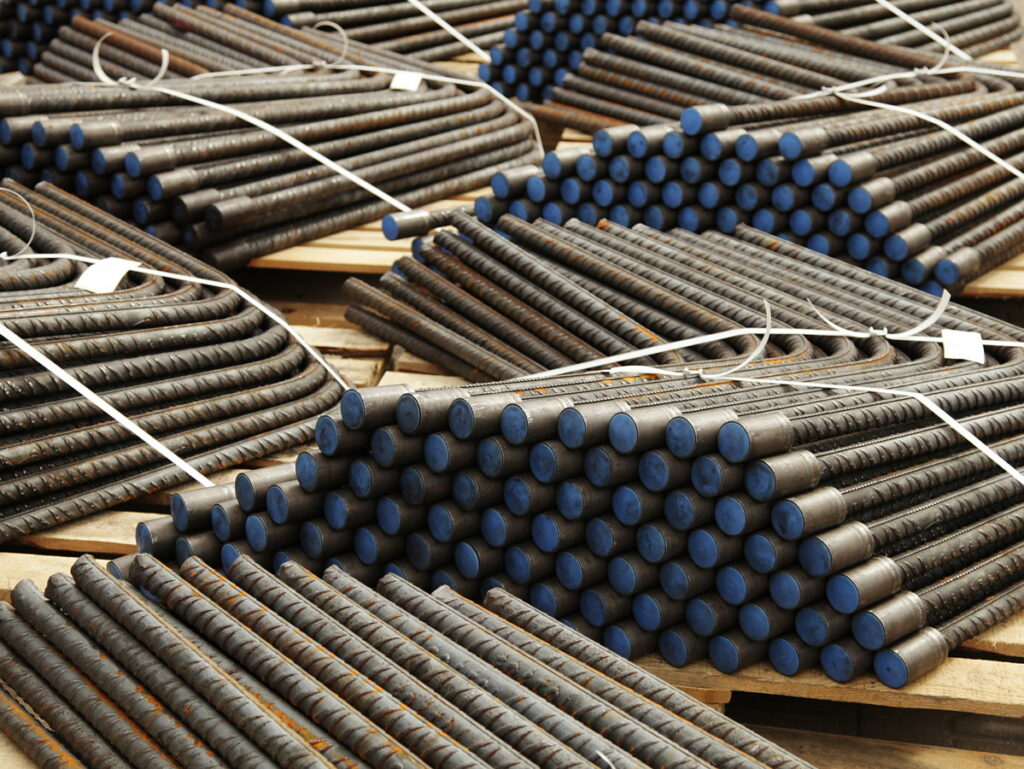

System mechanicznego łączenia prętów zbrojeniowych oraz kotwienia zbrojenia w konstrukcjach żelbetowych. Połączenie gwarantuje przeniesienie pełnego obciążenia i zapewnia 100% nośności pręta. Możliwa jest prefabrykacja elementów systemu w zakładzie przemysłowym lub wykonywanie połączeń bezpośrednio na budowie z wykorzystaniem mobilnego zestawu kontenerowego.

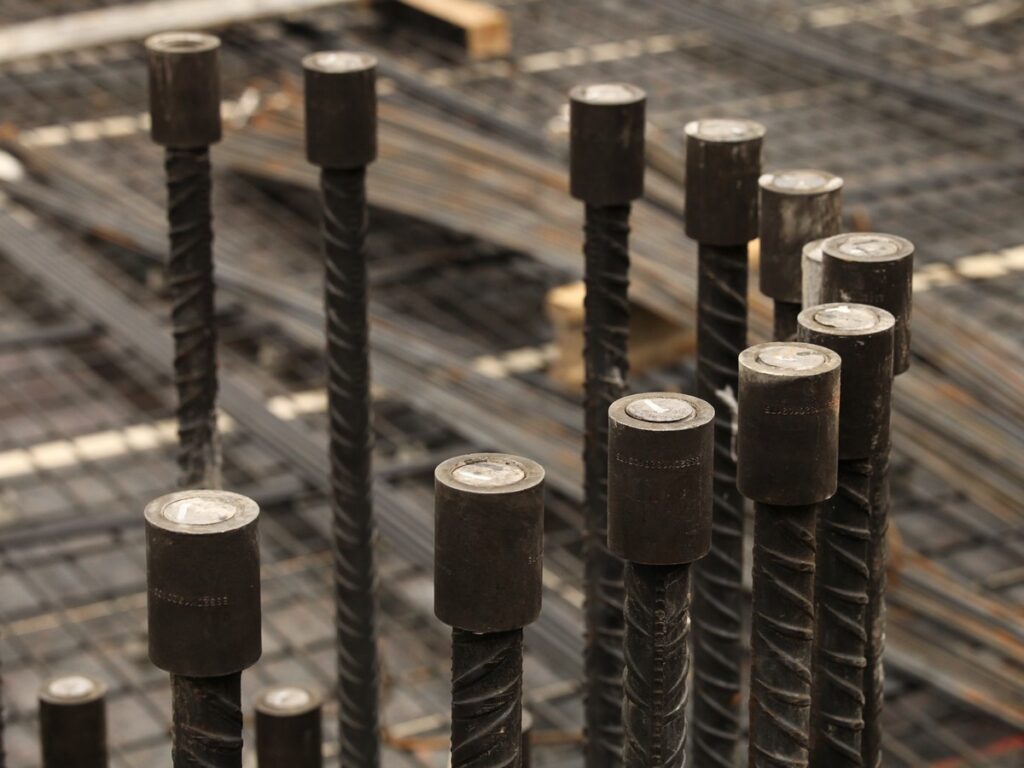

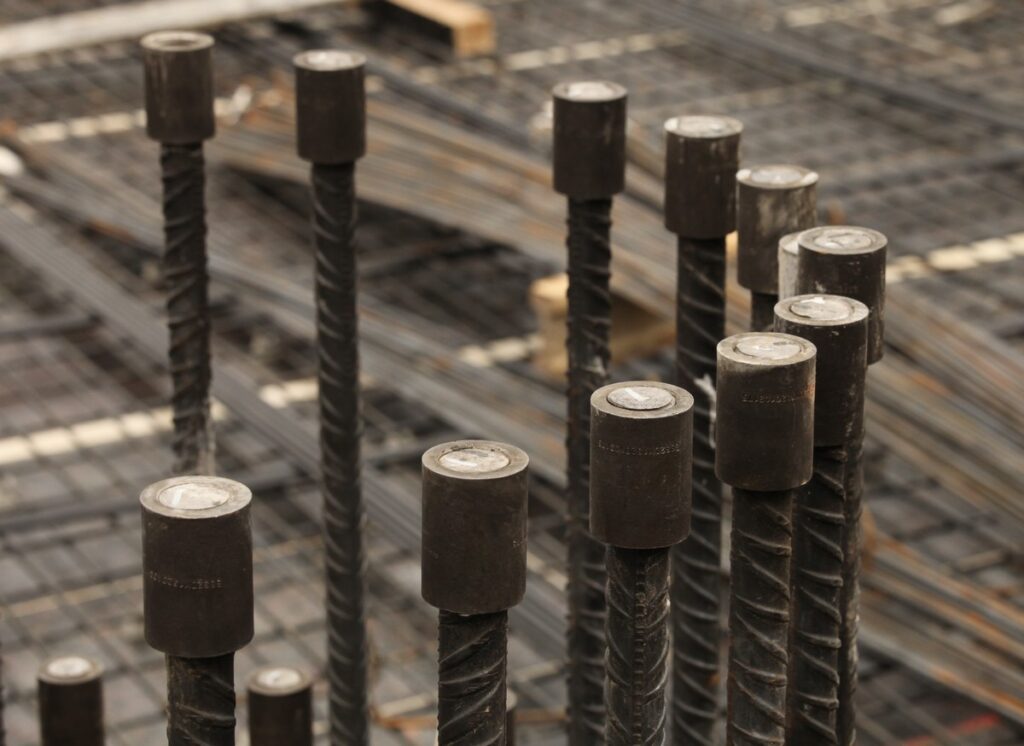

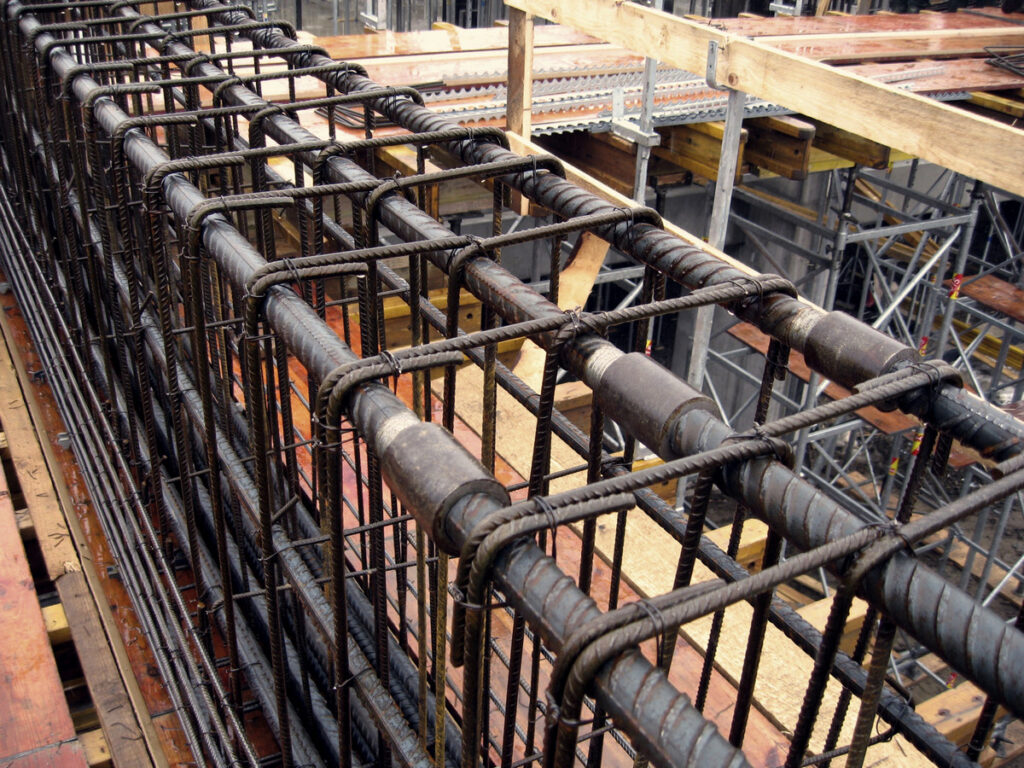

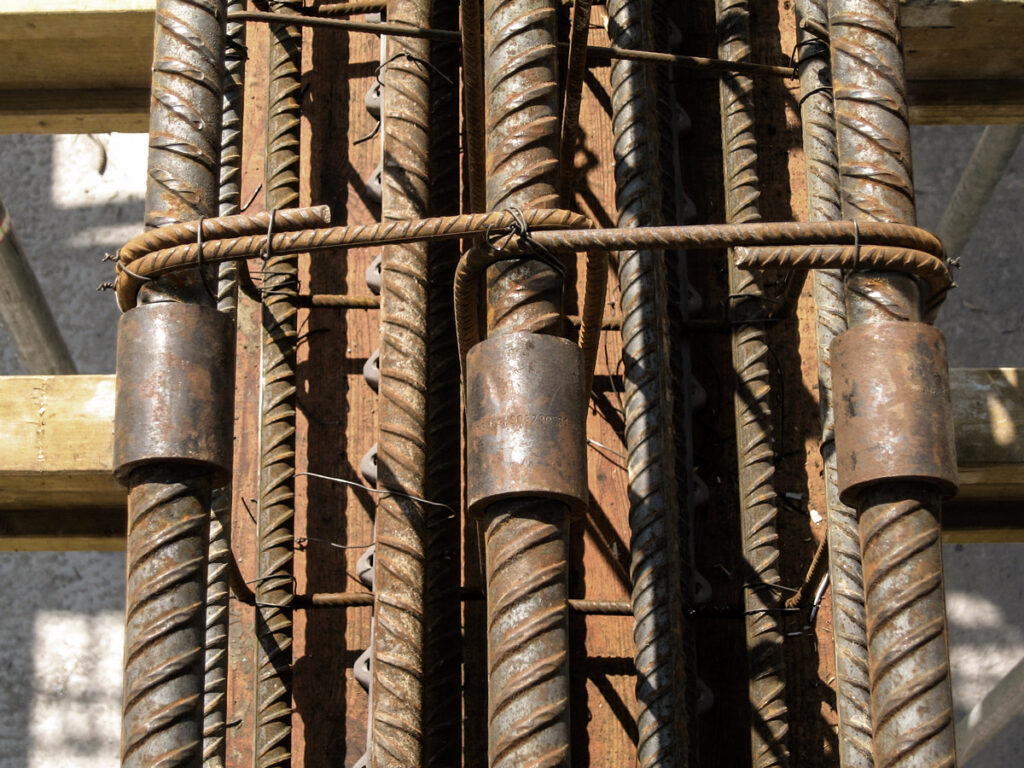

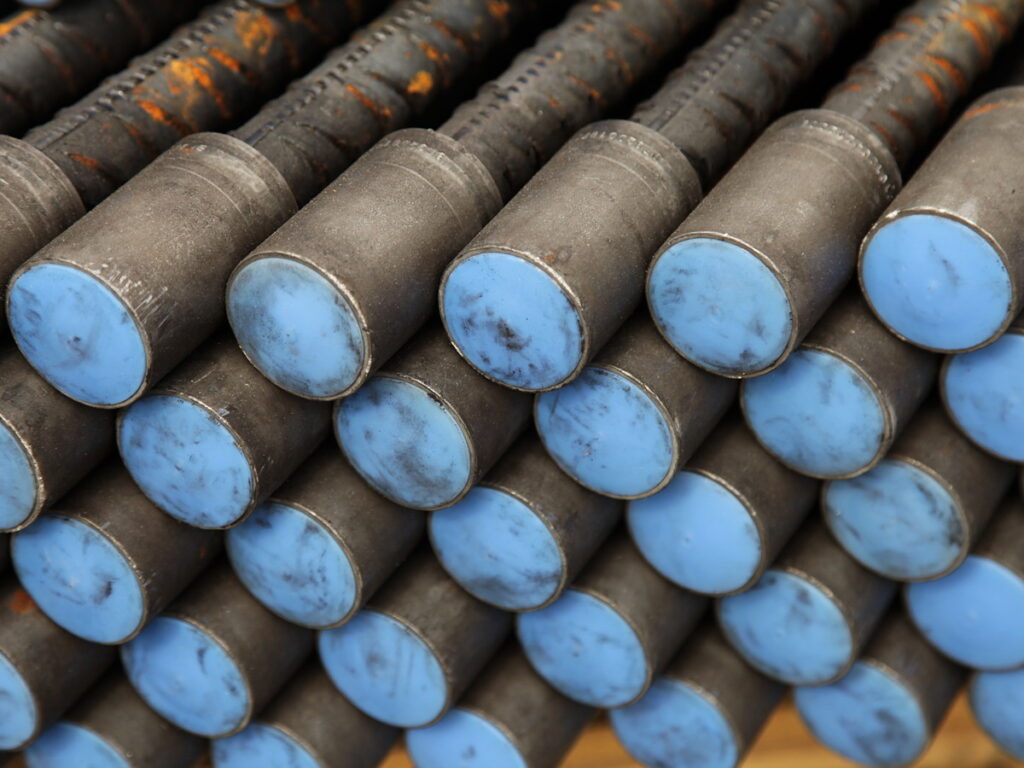

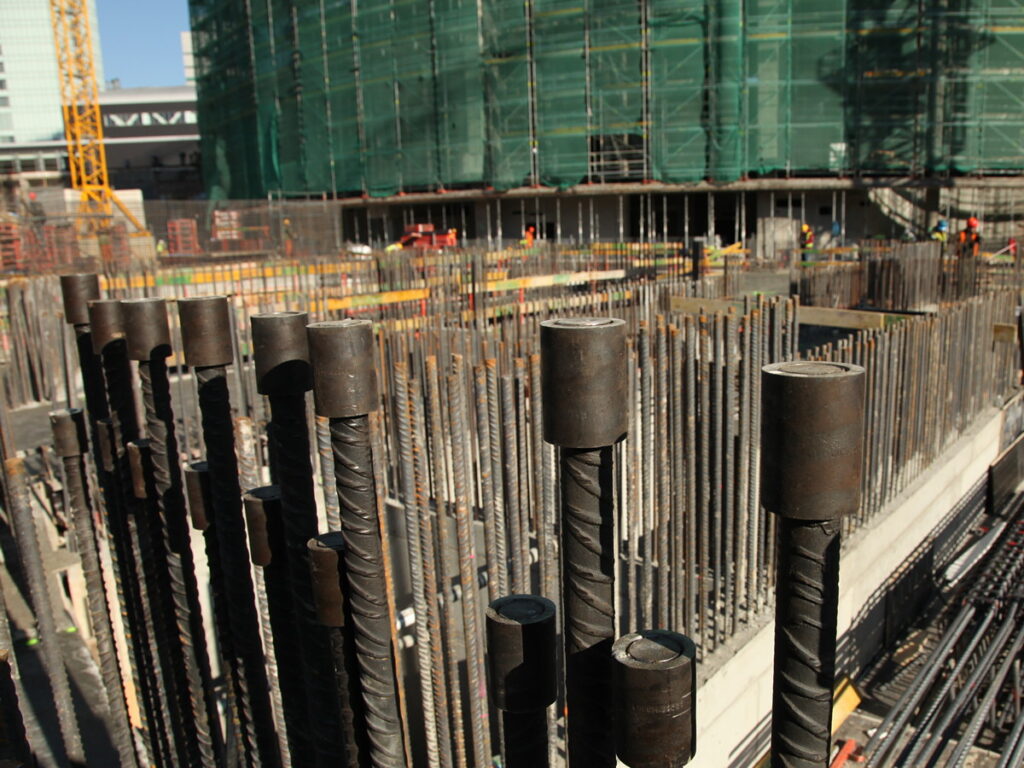

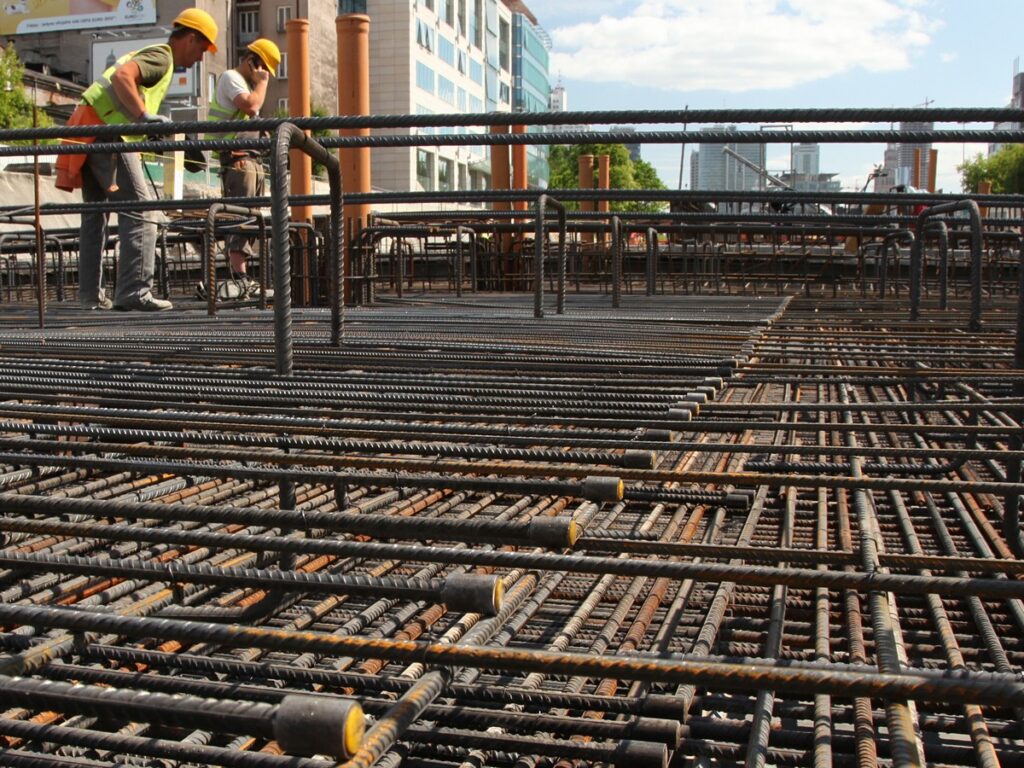

Zastosowanie elementów systemu FORTEC BF do przedłużania prętów zbrojeniowych w miejscach przerw roboczych

Elementy systemu FORTEC przeznaczone są do wykonywania:
– mechanicznego łączenia (skręcania) prętów zbrojeniowych w zakresie średnic od 12 do 40 mm
– kotwienia zbrojenia w konstrukcjach żelbetowych
– zespoleń prętów zbrojeniowych z konstrukcją stalową.

System składa się z prętów gwintowanych, tulei łączących i elementów dodatkowych, tzw. uzupełniających. Pręty zbrojeniowe, tworzące elementy systemu wykonywane są ze stali gatunku BSt500S, B500SP lub innej o nie gorszych parametrach wytrzymałościowych. Nośności obliczeniowe połączeń prętów zbrojeniowych, wykonanych przy użyciu łączników FORTEC, należy przyjmować równe nośnościom obliczeniowym zastosowanych prętów. W praktyce oznacza to, że pręt zbrojeniowy łączony łącznikami FORTEC traktujemy jako ciągły na całej długości. System zbrojenia skręcanego FORTEC najczęściej stosowany jest jako uciąglenie prętów zbrojeniowych na długości elementu lub w miejscach przerw roboczych w betonowaniu.

Rodzaje połączeń:

STANDARDOWE typ M
Stosowane gdy możliwy jest obrót pręta przyłączanego i przesuwanie go wzdłuż osi.
POZYCYJNE typ MB
Stosowane jest w przypadku gdy nie jest możliwy obrót pręta przyłączanego, ale możliwy jest przesuw wzdłuż osi.
POZYCYJNE ZE STABILIZACJĄ typ MC
Stosowane gdy nie jest możliwy obrót pręta przyłączanego, ale możliwy jest przesuw wzdłuż osi, a po wykonaniu połączenia pręt przyłączany musi być precyzyjnie położony względem pręta bazowego.
DYSTANSOWE typ MD
Stosowane gdy pomiędzy czołami łączonych prętów może wystąpić dystans nie większy niż średnica łączonych prętów. Połączenie realizowane za pomocą tulei dystansowej i nakrętki kontrującej.
DYSTANSOWE typ MD z użyciem zestawu dystansowego
Stosowane gdy pomiędzy czołami łączonych prętów może wystąpić dystans większy niż średnica łączonych prętów. Połączenie realizowane jest za pomocą tzw. zestawu dystansowego (tuleja standardowa, tuleja dystansowa, nakrętka kontrująca oraz trzpień gwintowany).
REDUKCYJNE typ MR
Stosowane gdy jest możliwy obrót pręta przyłączanego i przesuwanie wzdłuż osi a pręty przyłączany i bazowy mają różne średnice.
SPAWANE typ W
Połączenie spawane stosowane jest w przypadku konieczności połączenia pręta zbrojeniowego z konstrukcją stalową.

Rodzaje kotwień:

ŚRUBOWE typ F
Stosowane do połączenia konstrukcji lub elementów żelbetowych z konstrukcją lub elementami stalowymi.
W BETONIE typ ES, EL
Stosowane do kotwienia prętów zbrojeniowych w betonie.

FORTEC BF – połączenie standardowe typu M

Zalety systemu:
– zachowanie pełnej nośności prętów zbrojeniowych w miejscu połączenia.
– możliwość wykonania połączenia doczołowego dwóch prętów o średnicach ϕ 12, 14, 16, 18, 20, 22, 25, 28, 32, 36 i 40 mm.
– możliwość wykonania połączenia dwóch prętów o różnych średnicach (połączenie redukcyjne)
– możliwość połączenia z konstrukcją stalową (połączenie spawane)
– elementy gwintowane spełniają standardy gwintu metrycznego
– mniejsze zużycie materiału (połączenie doczołowe – brak zakładów)
– łatwy i szybki montaż – nie wymaga stosowania klucza dynamometrycznego ani innych urządzeń czy narzędzi
– możliwość wykonania połączenia przez niewykwalifikowanych pracowników, połączenie wykonuje się ręcznie na placu budowy
– optyczna kontrola poprawności wykonana połączenia.
